   网站首页   |   MBK5/E-Z

UK框式螺钉压接端子

  • MBK5/E-Z
MBK5/E-Z

MBK5/E-Z

  • 价格:0.7/只

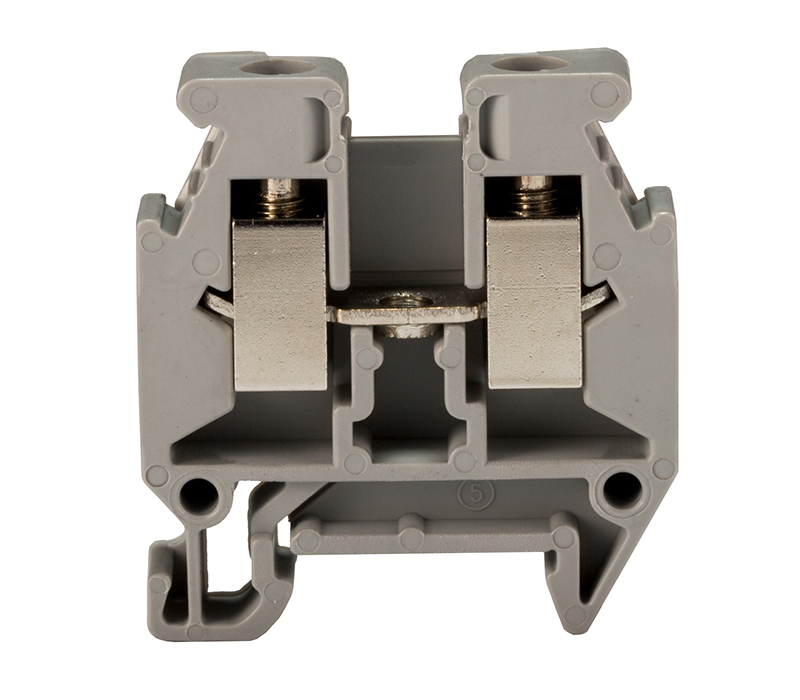

  • 产品描述:MBK5/E-Z小型接线端子适用于接线4平方毫米以下的线缆,电流过载最大41A,最大电压500V。MBK5/E-Z小型接线端子采用的安装导轨为15cm宽度的小型导轨,使用特殊设计的E/MBK系列固定件固定末端,挡板采用的是专业设计的D-MBK系列挡板。产品适用于各种小体积,小空间环境接线。
  • 点击QQ咨询

MBK5/E-Z小型接线端子适用于接线4平方毫米以下的线缆,电流过载最大41A,最大电压500V。MBK5/E-Z小型接线端子采用的安装导轨为15cm宽度的小型导轨,使用特殊设计的E/MBK系列固定件固定末端,挡板采用的是专业设计的D-MBK系列挡板。产品适用于各种小体积,小空间环境接线。

产品尺寸

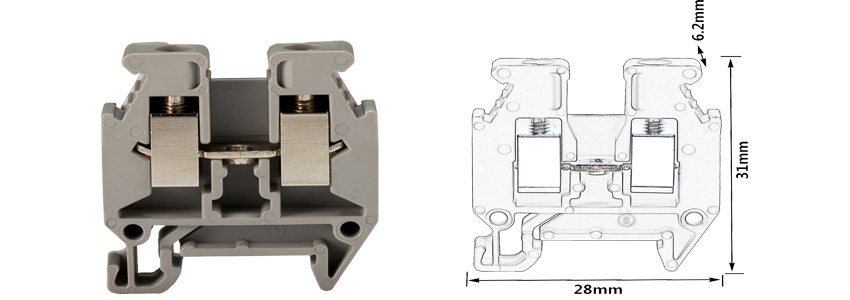

MBK5/E-Z小型接线端子宽度28毫米,高度31毫米,厚度6.2毫米。此款产品和MBK3/E-Z外形上面没什么大的差别,只有厚度相差一毫米。因此在挡板的使用方面采用的是相同规格的挡板。此外导轨也采用的是相同尺寸的导轨。

产品附件

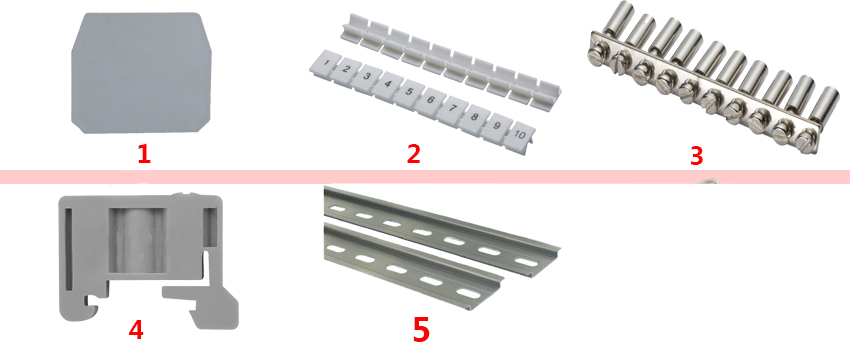

MBK5/E-Z小型接线端子在配件方面采用了5款主要配件,分别是挡板,标记,桥接件,固定件和导轨。由于产品的特殊设计,所以产品的很多配件尺寸也和普通的UK系列接线端子有一定的差距。挡板方面大小只有拇指指甲盖大小,只能适用于MBK系列小型接线端子。而标记条,桥接件两款配件和UK系列接线端子相同厚度的产品使用的是相同的配件,型号分别是ZB6和FBI10-6。而固定件和导轨方面由于其安装宽度的设计只有15mm,所以产品使用的导轨也是小型号导轨。而固定件体积也只有拇指大小,其安装孔位置的固定螺钉只有一枚。

生产过程

小型接线端子MBK5/E-Z采用的是全人工生产,效率方面和普通的接线端子相比比较低,所以单价方面人工费用占了很大一部分。产品主要部件有塑料绝缘外壳,导电体,压线框,固定螺钉等。生产采用注塑机生产外壳,冲床和丝攻机生产金属部件,经过各种处理工艺完成配件生产。在经由人工组装,完成产品的组装,在经过包装,入库完成整个生产。
