UK框式螺钉压接端子

  • UDK4
UDK4

UDK4

  • 价格:2/只
  • 产品描述:成曼UDK4双进双出接线端子采用框式螺钉结构,拥有四个接线口,且四个接线孔呈串联状态,所以接线方面能力强大。UDK4双接线端子接线能力为硬线4平方毫米,软线6平方毫米,可通过32A电流,承受690V电压。产品采用M3一字螺钉作为紧固螺钉,桥接件方面也采用的是M3一字螺钉。
  • 点击QQ咨询

产品介绍:

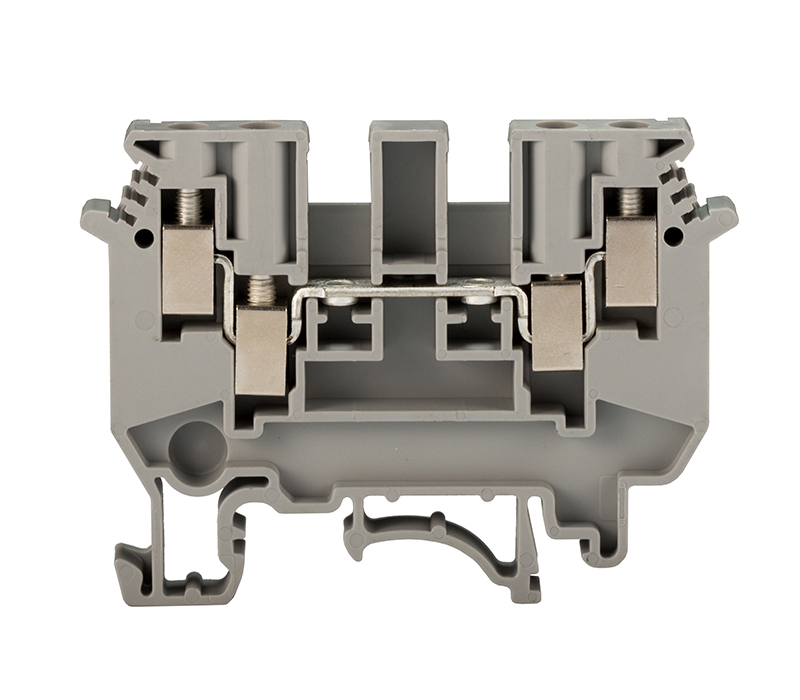

成曼UDK4双进双出接线端子采用框式螺钉结构,拥有四个接线口,且四个接线孔呈串联状态,所以接线方面能力强大。UDK4双接线端子接线能力为硬线4平方毫米,软线6平方毫米,可通过32A电流,承受690V电压。产品采用M3一字螺钉作为紧固螺钉,桥接件方面也采用的是M3一字螺钉。UDK4双接线端子采用中心式桥接方式,在中间采用的是双排安装孔设计,能够实现无限桥接。

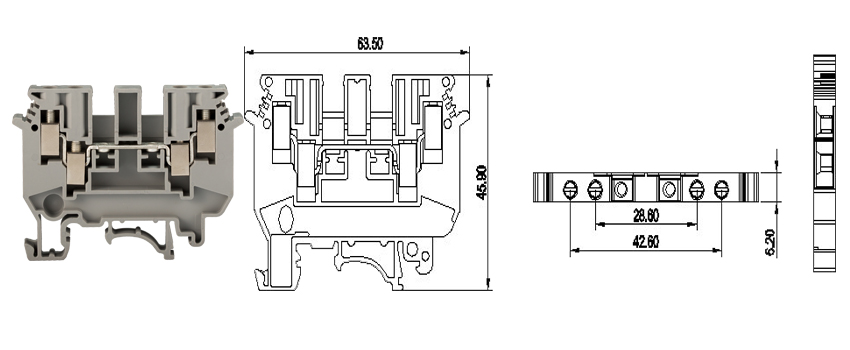

尺寸

UDK4双进双出接线端子高度47毫米,宽度63.5毫米,厚度6.2毫米,螺钉间距28.5 ,42.6毫米。

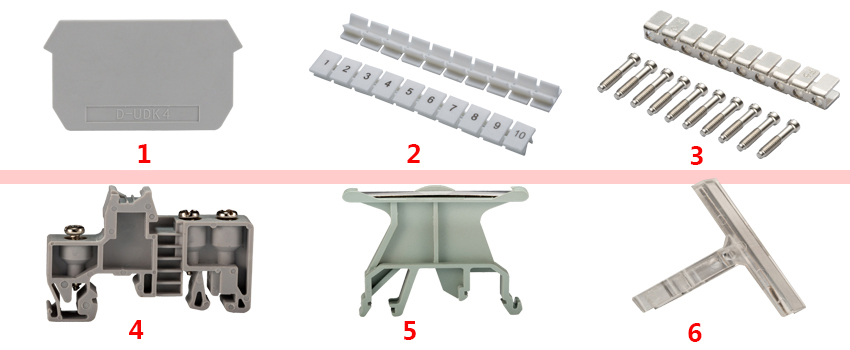

配件

1.UDK4双进双出接线端子采用的是专业设计的挡板,只提供此款产品使用,其它产品方面可配备外形相同的产品使用。

2.标记条方面采用的是ZB6作为产品的标记,因为其产品的厚度为6.2毫米。

3.桥接件方面采用的是FBII10-6,由于产品拥有左右两个桥接件安装孔,所以产品可以实现无限数量桥接。

4.固定件方面没有太多特殊的地方,使用的依然是E/UK,EW-35,SUK-E等系列产品。

5.标记端子和标记夹分别为UK-B1,UBE/D,KLM-A等几个型号。

UDK4双接线端子采用导体部分和外壳部分分批生产工序,首先通过高速冲床,丝攻设备等奖金属部件加工成型,通过热处理,去毛刺等程序之后在辅以电镀防锈处理完成金属部件的生产。外壳生产主要通过注塑机生产,将材料加热至可注塑状态,在经过高压将材质注入模具中,冷却成型后脱模完成生产。组装方面采用人工组装,将产品的部件放入外壳中,通过M3一字螺丝刀将螺钉紧固,检测,包装,入库等工序完成产品的生产。
